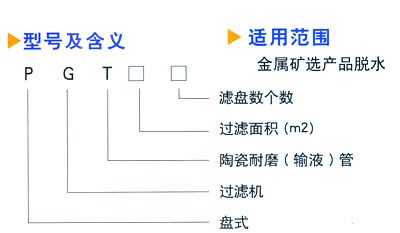

PGT圓盤式過濾機
- PGT系列金屬礦用盤式真空過濾機充分借鑒了國外同類產品的優點，針對金屬礦物密度大、沉降快、含固體顆粒對濾液管沖擊力強的特點，進行了整體性能和各部件之間可靠性的優化設計，保證了金屬礦物質在固液分離中獲得的優良的脫水指標。通過用戶成功實際應用證明，其主要技術指標及性能達到國內外先進產品水平。
主要特點:
1、扇形濾板脫水孔分布均勻，孔率合理，筋條尺寸大，有高強度工程塑料制成，使用壽命提高了1-1.5倍。
2、濾液管過濾面積大，分配頭腹腔面積大，提高了抽氣率和濾液排放效果。
3、耐磨錦綸單絲或雙層復絲濾布使脫水率提高且不易堵塞，延長了使用壽命。
4、多點干油泵集中自動潤滑。
5、濾布自動清洗裝置，保持了其良好的脫水效果。
6、臥式強制變速攪拌，軸端采用橡膠及石墨盤根和水壓差三重密封，確保不漏漿。
7、主傳動無級變速，依物料的濃度及流量調節(交流調速電機或變頻器)，以求達到理想的工作效果。
8、每盤由20片濾扇板組成，加強了過濾過程控制，成餅厚均勻。
9、摩擦片采用特制耐磨材料硼鑄鐵，剛?cè)嵯酀?jì)、密封效果好，使用壽命長。
10、濾液管為高強度耐磨陶瓷復合鋼管，提高壽命10倍以上。
11、濾液管與濾扇接口去掉上下法蘭，采用模具定位直接焊接，減少90%可能漏氣點
濾盤直徑 2100 3100 過濾面積(m3) 10 15 20 25 30 35 40 48 60 72 84 96 濾盤數量(個) 2 3 4 5 6 7 8 4 5 6 7 8 每盤濾扇數量(個) 20 20 主軸電機功率(KW) 4 5.5 7.5 攪拌電機功率(KW) 5.5 7.5 11 卸餅方式 反吹風 反吹風 機重(T) 10.4 11.0 11.6 12.2 12.8 13.4 14.0 18 21 24 27 30 外形尺寸 長(mm) 2535 2920 3315 3705 4095 4485 4875 4175 4675 5175 5675 6175 寬 2480 4280 高 2690 3740 處理能力(t/n.m2) 0.6-0.85
